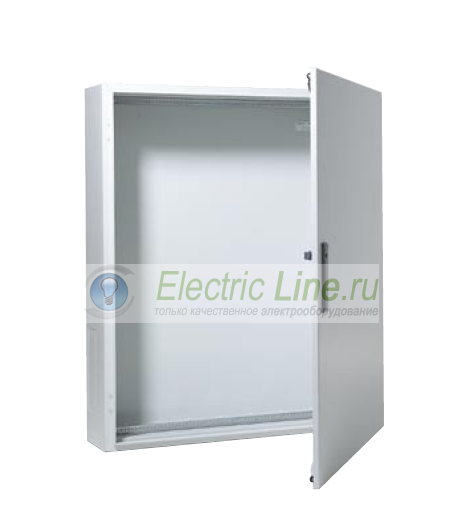

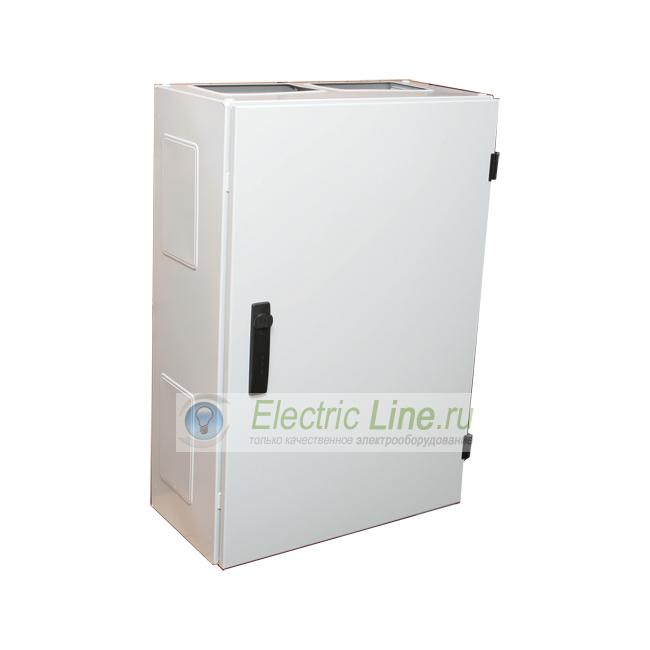

Настенные и напольные электрощиты ABB Twinline-G глубиной 225 мм

В электрощит ABB Twinline-G глубиной 225 мм можно установить : монтажную плату TZM, монтажный профиль WR, или монтажный профиль EDF через переходник TZ606.

В комплект поставки навесного электрощита ABB Twinline-G входит: петли ZW125p4 для монтажа на стену, монтажное основание TZ601-4 шт с держателем профилей TZ604-4 шт и EDF адаптерами TZ606, а у щитов с полезной шириной 1000 мм и более имеется дополнительное основание TZ601-2 шт с держателем рамы WR или EDF профиля TZ605-2 шт и EDF- адаптерами TZ606. Фланцы ввода кабеля надо заказывать отдельно, при классе защиты 1 заказывайте защиту от прикосновения TZP.

Новые щиты приходят на смену старой серии шкафов"G" со степенью защиты IP54.  При установке в щит профиля EDF через переходник TZ605 можно устанавливать оборудование до 400 ампер , при установке монтажного профиля WR до 850 ампер. При установке профилей в центральной части щита дополнительно заказывайте держатель TZ601 + 2-ой держатель профиля WR -  TZ604 для каждой точки крепления, если вы используете EDF профиль , надо заказать переходник на EDF профиля TZ606 для держателя TZ604.
