Автоматические выключатели ABB

Компания ABB выпускает широкий модельный ряд модульных автоматических термомагнитных выключателей System pro M , на крупнейшем немецком заводе STOTZ-KONTAKT GmbH. Компактные автоматы применяются для защиты от перегрузок и короткого замыкания в цепях переменного и постоянного тока.

Серия автоматов ABB S200 пришла на смену серии S263. В чем же разница ? 1.Применение инновационого решения -цилиндрической двунаправленной клеммы, позволяющей подключать к клемме автомата два проводника , или шину и проводник. Теперь при сборке шкафа монтажнику проще делать перемычки между рядами дин-реек. 2. Сорвать резьбу в клемме отверткой теперь невозможно. 3. Автоматы s200 позволяют устанавливать шину для разводки как сверху , так и снизу. 4. При установке шины снизу можно снять автомат из середины ряда не откручивая остальные автоматы. 5. Габариты автоматов стали меньше по высоте , тем самым оставляя больше места для разводки. 6. АББ предлагает широкий ассортимент вспомогательных элементов к автоматическим выключателям : вспомогательные и сигнальные контакты , дистанционные расцепители, расцепители минимального напряжения, моторный привод для удаленного управления.

Автоматические выключатели АББ - это механические переключающие устройства, способные коммутировать, проводить и прерывать токи в электрической цепи при нормальных условиях и, кроме того, способные коммутировать и проводить токи в течение некоторого установленного времени и прерывать токи при определенных не номинальных условиях, например, при коротком замыкании или перегрузке.

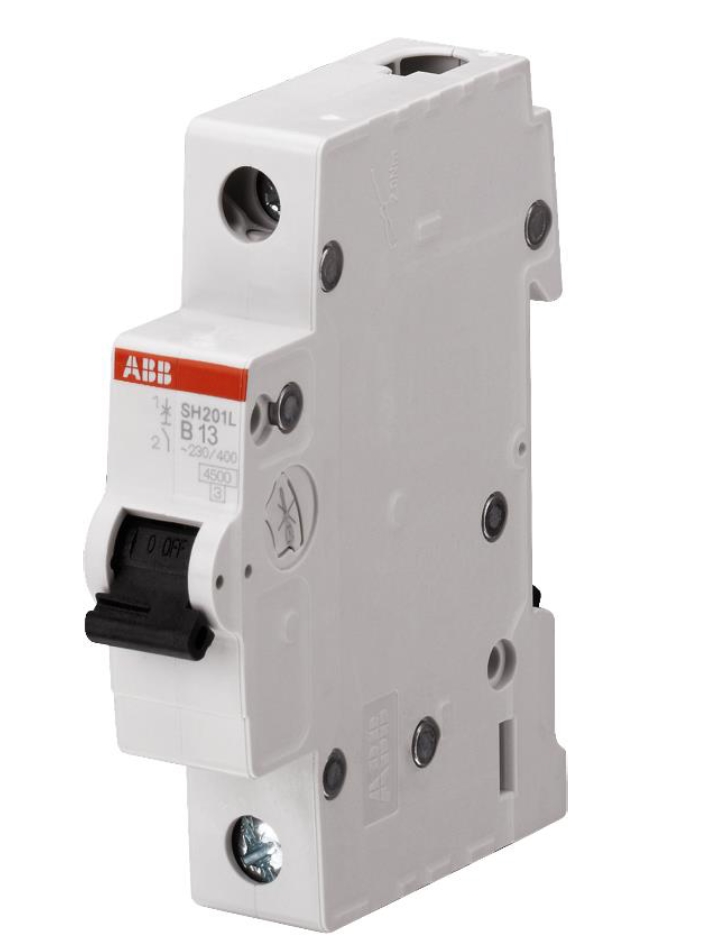

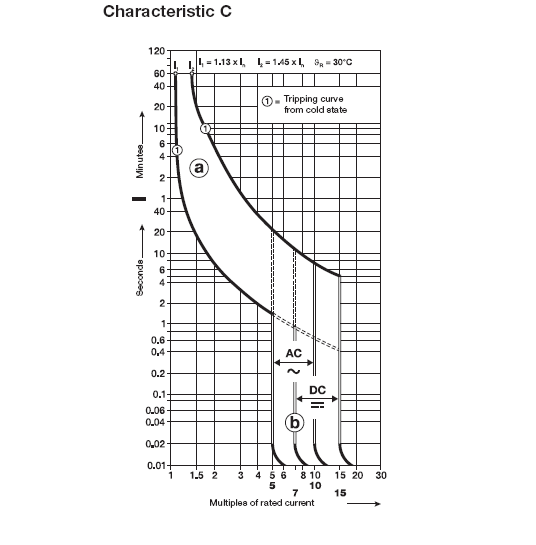

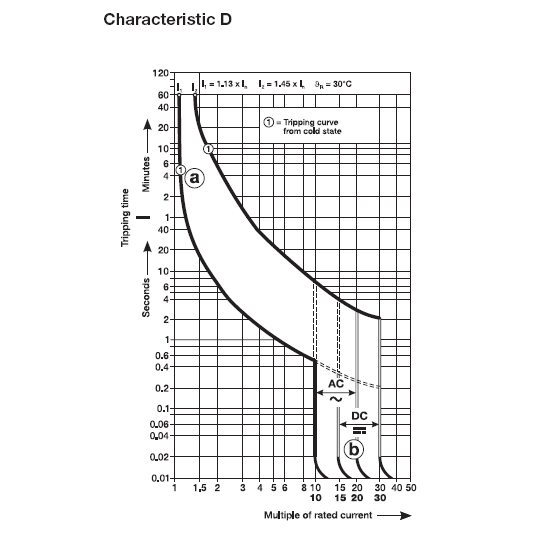

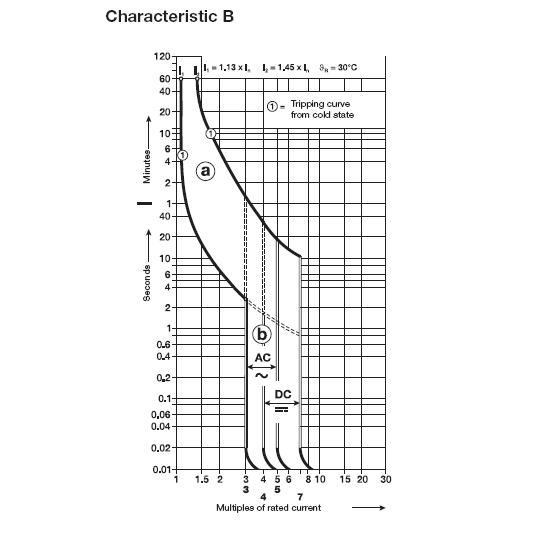

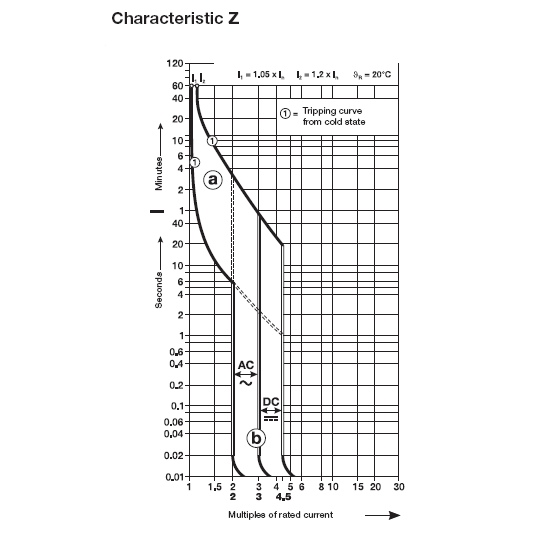

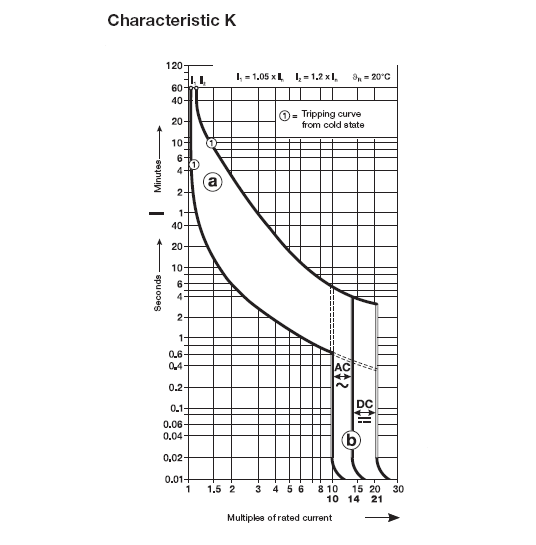

Однополюсные автоматические выключатели ABB применяются для коммутации потребителей в однофазных цепях, а также цепях постоянного тока. Номинальные токи однополюсных автоматических выключателей колеблются от 0,5 до 125 Ампер. Отключающая способность автоматических выключателей (величина определяющая, какой максимальный ток короткого замыкания прибор способен отключить не разрушившись) классифицируется на 4,5кА; 6кА; 10кА; 15-25кА в зависимости от исполнения (серии) выключателя. Характеристика отключения (показатель соотношение тока перегрузки и времени отключения устройства) делится на характеристику B,C,D,Z,K.

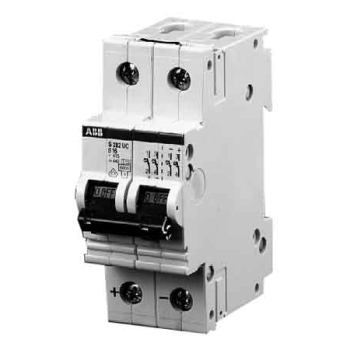

Двухполюсные автоматические выключатели ABB применяются для коммутации потребителей в двухфазных цепях или цепях «фаза» плюс «ноль», а также цепях постоянного тока. Номинальные токи двухполюсных автоматических выключателей колеблются от 0,5 до 125 Ампер. Отключающая способность (величина определяющая, какой максимальный ток короткого замыкания прибор способен отключить не разрушившись) классифицируется на 4,5кА; 6кА; 10кА; 15-25кА в зависимости от исполнения (серии) выключателя. Характеристика отключения (показатель соотношение тока перегрузки и времени отключения устройства) делится на характеристику B,C,D,Z,K.

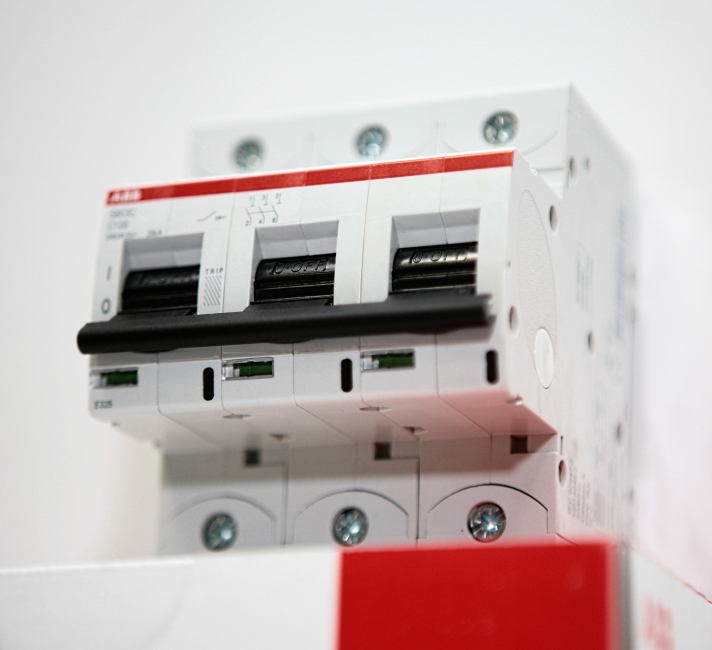

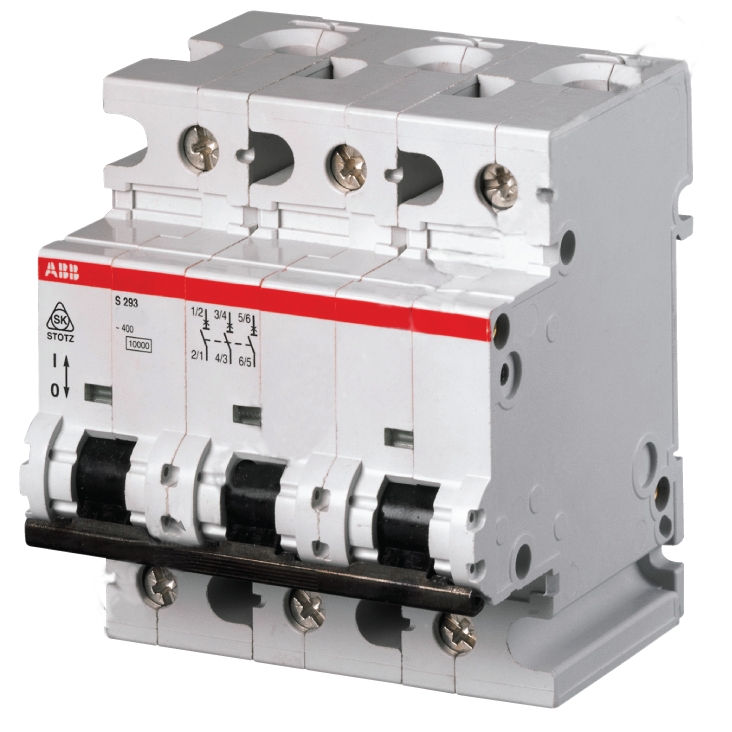

Трехполюсные (трехфазные) автоматические выключатели АВВ общего применения служат для защиты силовых, осветительных и других электроустановок, а также электродвигателей от аварийных режимов, коротких замыканий, перегрузок по току и понижения напряжения. Они предназначены для ручного включения и автоматического или ручного отключения электрических потребителей под нагрузкой. Автоматические выключатели трехполюсного исполнения применяются в цепях переменного тока с трехфазной нагрузкой (например, асинхронный двигатель с короткозамкнутым ротором). Расцепители могут встраиваться в один, два или три полюса в зависимости от типа исполнения автомата. Номинальные токи трехполюсных автоматических выключателей, не применяемых в силовых цепях, колеблются от 0,5 до 125 Ампер. Отключающая способность (величина определяющая, какой максимальный ток короткого замыкания прибор способен отключить не разрушившись) классифицируется на 4,5кА; 6кА; 10кА; 15-25кА в зависимости от исполнения (серии) выключателя. Характеристика отключения (показатель соотношение тока перегрузки и времени отключения устройства) делится на характеристику B,C,D,Z,K.

Четырехполюсные автоматические выключатели ABB общего применения служат для защиты силовых, осветительных и других электроустановок, а также электродвигателей от аварийных режимов, коротких замыканий и перегрузок по току. Эти автоматические выключатели предназначены для ручного включения и автоматического или ручного отключения электрических потребителей под нагрузкой. Автоматические выключатели четырехполюсного исполнения применяются в цепях переменного тока с трехфазной нагрузкой (например, асинхронный двигатель с короткозамкнутым ротором). Расцепители могут встраиваться в один, два или три полюса в зависимости от типа исполнения автомата. Номинальные токи четырехполюсных автоматических выключателей, не применяемых в силовых цепях, колеблются от 0,5 до 125 Ампер. Отключающая способность (величина определяющая, какой максимальный ток короткого замыкания прибор способен отключить не разрушившись) классифицируется на 4,5кА; 6кА; 10кА; 15-25кА в зависимости от исполнения (серии) выключателя. Характеристика отключения (показатель соотношение тока перегрузки и времени отключения устройства) делится на характеристику B,C,D,Z,K.

Модульные автоматические выключатели выполняют защиту установок от перегрузок и коротких замыканий, обеспечивая их надежную и безопасную эксплуатацию.

Новая серия автоматических выключателей ABB S 200 System pro M compact удовлетворяет всем общепринятым требованиям, позволяя использовать их в жилых, промышленных и коммерческих помещениях и зданиях.

Все модульные автоматы ABB соответствуют стандартам IEC/EN 60898 и IEC/EN 60947-2.



Модульные автоматические выключатели ABB
- Для использования в жилых зданиях и помещениях: типовое значение отключающей способности 4,5 кА SH 200 L
- Для использования в жилых и небольших коммерческих помещениях: отключающая способность до 10 кА proM compact S200, S200 M

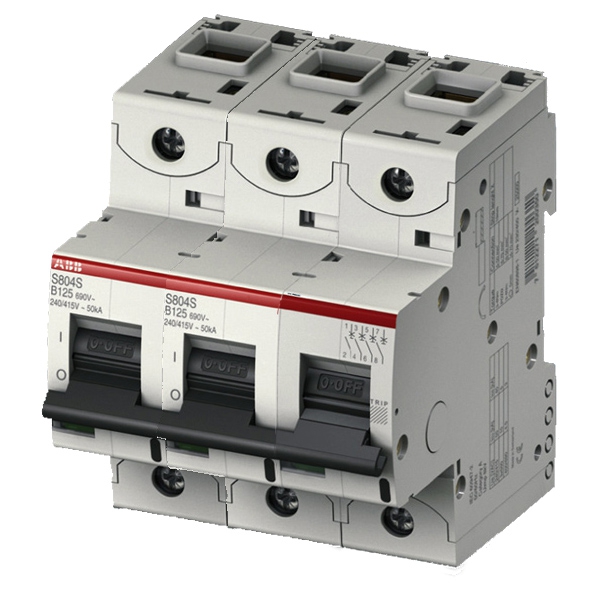

- Для промышленного использования: отключающая способность до 25 кА и специальное исполнение (proM compact S200, S200M, S200P; специальное исполнение S200MUC, S800)
- Для коммерческого и промышленного использования: с высокой отключающей способностью и специальными возможностями/аксессуарами, серии S200P, S800.
