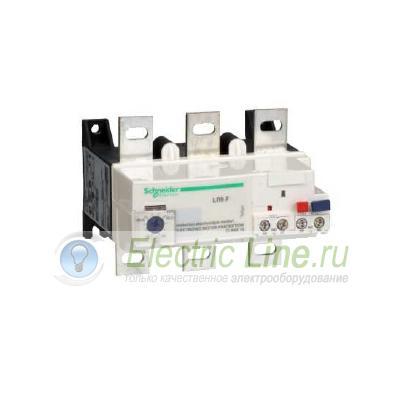

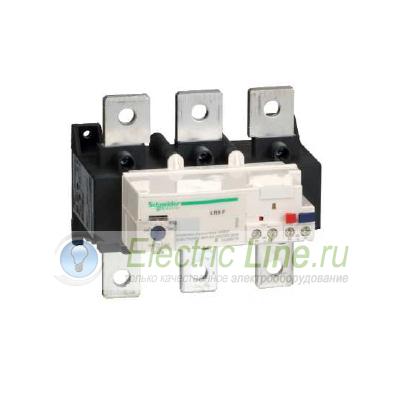

Тепловые реле перегрузки , электронные реле перегрузки для трехполюсных контакторов Schneider Electric, Telemecanique.

Тепловые реле перегрузки Schneider Electric серии  LR и LRD предназначены для защиты трехфазных электродвигателей от перегрузки, заклинивания и ассиметрии фаз ( исчезновение фазы) , электронные реле перегрузки LR97D и LT47 имеют дополнительные настройки для использования данных реле в установках с длительным , тяжелым и частым пуском двигателя . Электронные реле перегрузки имеют две настройки 1) D-Time: время пуска, 2) О-Time: время несрабатывания ( максимальное время перегрузки) . D-Time используется при тяжелом пуске двигателя , чтобы предотвратить срабатывание защиты , после окончания пуска двигатель выходит на рабочий режим , если происходит перегрузка или потеря фазы начинается отсчет времени O-Time на срабатывание защиты. В электронных реле перегрузки Schneider Electric вы можете подстроить рабочий ток двигателя точно по нагрузке, для этого переведите диски "LOAD", "D-Time", "O-Time" в крайнее правое положение, установите диском D-Time время пуска двигателя, запустите двигатель,  после пуска , когда двигатель выйдет на рабочий режим , переведите диск настройки "LOAD" против часовой стрелки пока красный светодиод не начнет мигать , теперь медленно повернуть диск "LOAD" по часовой стрелке пока светодиод не перестанет мигать. Таким образом вы настроили точный ток работы двигателя. Для защиты сборки контактора и теплового реле от короткого замыкания используйте предохранители или автоматические выключатели защиты двигателя .
