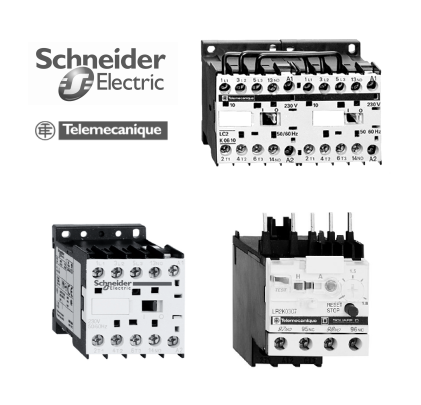

Контакторы Schneider Electric, Telemecanique

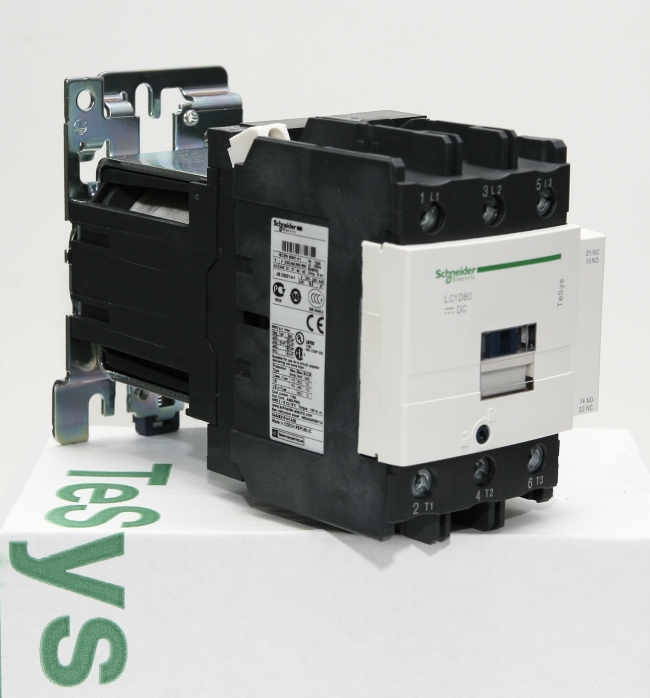

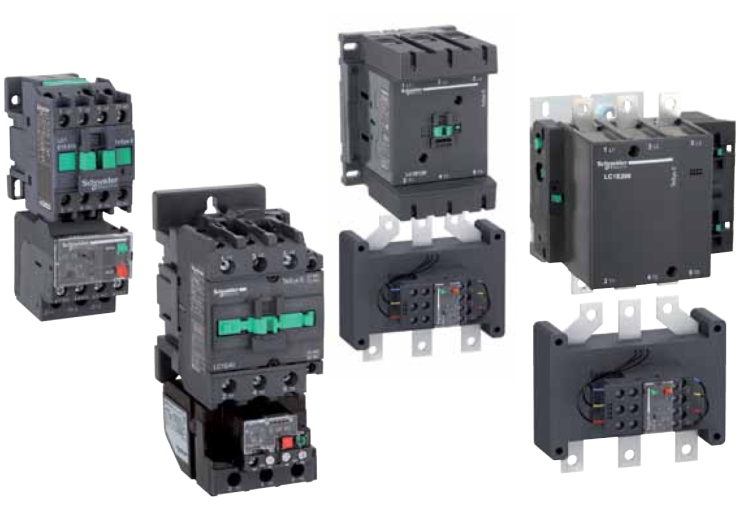

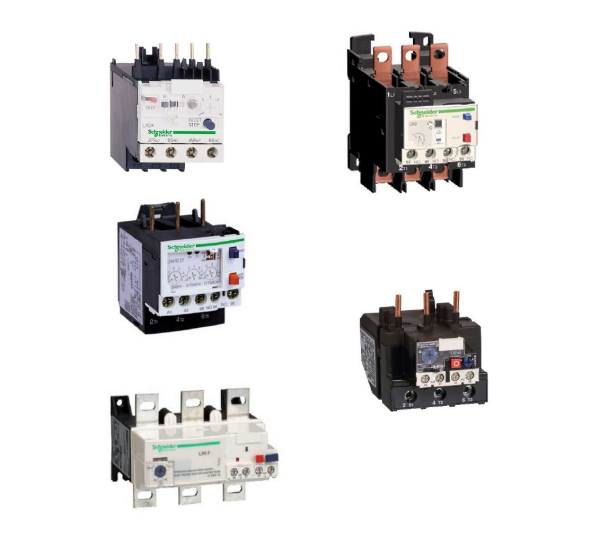

Schneider Electric является одним из крупнейших производителем силовых контакторов в мире, раньше они производились под маркой Telemecanique. Контакторы предназначены для управления электродвигателями , мощными элетрическими нагрузками.  Самые современные контакторы TeSys производства Schneider Electric отвечают стандарту МЭК 947-4-1 по координации защиты.Стандарт определяет испытания для различных уровней тока от перегрузки до короткого замыкания. Координация тип 1- часто применяемое решение из-за не высокой стоимости , он допускает незначительное повреждение контактора и реле перегрузки, но при этом обеспечивается безопасность обслуживающего персонала и другие устройства защищены от повреждений. При координации тип 2 допускается незначительное сваривание контактов пускателя или контактора, при условии, что оно может быть легко устранено.После испытаний по координации 2 го типа, устройства управления и защиты должны нормально функционировать.Для обеспечения соответствия 2-му типу координации, стандарт предусматривает три типа проверок устройств аварийными токами: перегрузка и токи короткого замыкания. 1)Ток “Ic” (перегрузка, I < 10 In) Тепловое реле перегрузки осуществляет защиту от данного аварийного режима до значения тока Ic, указанного производителем. Стандарт МЭК 947-4-1 предусматривает 2 теста для обеспечения гарантированной координации между тепловым реле перегрузки и устройством защиты от короткого замыкания:-при 0,75 Ic защита осуществляется с помощью одного теплового реле перегрузки; при 1,25 Ic – с помощью устройства защиты от короткого замыкания.После тестирования при 0,75 и 1,25 Ic, технические характеристики теплового реле перегрузки не должны меняться. Таким образом, второй тип координации повышает надежность срабатывания.После устранения причин аварии, контактор может замыкаться автоматически. Полная координация - при этом решении не возникает риска повреждения или неправильно функционирования и после аварии может быть сразу произведен перезапуск оборудования , данный тип координации применяется в наиболее ответственных зонах электроснабжения ( противопожарные системы , системы дымоудаления). Schneider Electric производит большую линейку контакторов от 6 до 16300 ампер. особенно хочется отметить многофункциональный пускатель TeSys U, который обеспечивает пуск и защиту электродвигателя и имеет модульную конструкцию. Пускатель Tesys U имеет функцию разъединения, защиты от короткого замыкания и тепловой перегрузки , отображение аварийных и информационных сигналов . Интеллектуальный пускатель TeSys U состоит из силового блока (не реверсивного и реверсивного) и блока управления, к которому могут присоединятся модули сигнализации и связи через последовательную шину Profibus DP, CANopen, Mudbus.
