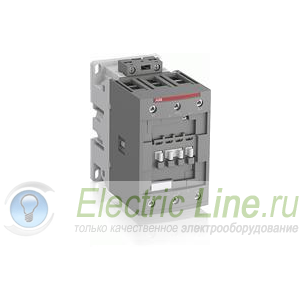

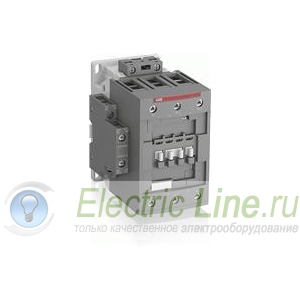

Новые трехполюсные контакторы АББ серии AF09 - AF96 с расширенным диапазоном напряжения катушки AC/DC для электродвигателя мощностью до 45 кВт

Концерн ABB постепенно выпускает на рынок новую линейку контакторов AF. Данная серия характерна наличием у контактора катушки управления с расширенным диапазоном рабочего напряжения переменного и постоянного тока, со встроенной защитой от перенапряжения в цепи управления. Наличие такой катушки, обеспечивает надежную работу в тяжелых условиях эксплуатации , при  просадках напряжения они препятствуют дребезгу контактов, при работе катушки потребляют мало энергии.

Новая серия контакторов ABB AF09-AF96 с расширенным диапазоном напряжения катушки AC/DC для двигателей до 45 кВт

Уникальный контактор AF с напряжением управления AC/DC

– Способен работать в условиях значительных изменений

напряжения в цепи управления

– Содержит электронную катушку с расширенными

эксплуатационными пределами 0,85 x Uc min ... 1,1 x Uc max

Пониженное энергопотребление конторов AF в шкафах управления

– Низкое потребление катушки AC/DC при удержании

– Потребление катушки на переменном токе уменьшено на 30 %

(для катушки AF) и на 80 % (для катушки AF..Z)

Встроенная защита от перенапряжений в катушки контакторов AF

– Не требуется дополнительный ограничитель перенапряжений

Повышение надежности оборудования благодаря применению

контакторов AF..Z

– Контакторы AF выдерживают кратковременное падение напряже-

ния управления

– Контакторы AF выдерживают прерывание подачи напряжения

управления в соответствии со Стандартами SEMI F47-0706

– Дополнительные катушки AF..Z для напряжения управления

12...20 В DC до 48...250 В 50/60 Гц - DC

Всего четыре типа катушки для облегчения выбора контактора AF

Диапазон напряжений цепи управления составляет 24...500 В

50/60 Гц и 20...500 В DC

AF09 ... AF96 - в этих контакторах используется универсальная электронная катушка, рассчитанная на широкий диапазон напряжений цепи

управления Uc min. ... Uc max.

Всего четыре типа катушки покрывают диапазон напряжений цепи управления 24...500 В 50/60 Гц или 20...500 В DC.

– Контакторы AF способны работать в условиях значительных изменений напряжения цепи управления. Не производя замены, одну

катушку (например, 100...250 В 50/60 Гц DC) можно использовать с различными напряжениями цепи управления, применяемыми

в разных странах.

– Контакторы AF..Z, оснащенные катушкой типа Z, позволяют осуществлять управление контактором напрямую от выходного сигнала

ПЛК 24 В DC 500 мА и обеспечивают уменьшенное потребление катушки при удержании.

Контакторы AF..Z выдерживают кратковременное понижение и прерывание подачи напряжения (в соответствии со Стандартом SEMI

F47-0706).
