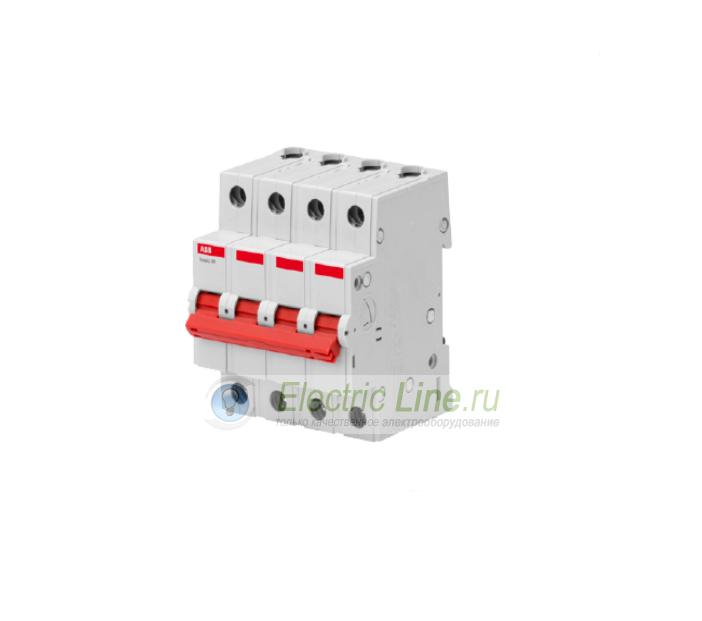

Модульные рубильники АВВ серии Basic M

ABB basic M

Выключатели нагрузки

Коммутация цепей

Выключатели нагрузки можно использовать для коммутации нагрузок в соответствии со стандартом IEC 60947-3. Устройства выпускаются в исполнениях 1P, 2P, 3P, 4P на номинальный ток от 16 до 63 A.

—

Технические сведения

Выключатели нагрузки	Стандарт на продукцию		ГОСТ Р 50030.3-99 (IEC 60947-3)
Количество полюсов		1P, 2P, 3P, 4P
Категория применения		AC-22 A
Номинальный ток In		16–63 A
Номинальное напряжение Ue		1Р: 240/415 В переменного тока 2–4P: 415 В переменного тока
Номинальная частота		50/60 Гц
Номинальный кратковременно допустимый ток Icw		12 In за 1 с
Номинальная включающая способность при коротком замыкании Icm		15 In
Номинальный условный ток короткого замыкания Inc		5 кА с ножевыми предохранителями 00 63 A типа gL–gG (40–63 A)
Размеры кабельных контактов		Жесткий кабель: 35 ммІ Гибкий кабель: 25 ммІ
Электрическая износостойкость		1500 циклов
Механическая износостойкость		8500 циклов
Температура окружающей среды (со среднесуточными значениями ? +35 °C)		От –25 до +55 °C
Температура хранения		От –40 до +70 °C
Степень защиты с крышкой		IP40
Сертификат		EAC, CE
Момент затяжки		2,0 Н·м
Длина зачистки кабеля		12,5 мм
Отвертка		Pozidriv № 2
Габаритные размеры, В x Г x Ш		1P — 88 x 69 x 17,5 мм
		2P — 88 x 69 x 35 мм
		3P — 88 x 69 x 52,5 мм
		4P — 88 x 69 x 70 мм
Вес		1P — 70 г
		2P — 140 г
		3P — 210 г
		4P — 280 г
