Автоматические модульные выключатели Basic M 4,5кА

Автоматический выключатель

Стандарт на продукцию

ГОСТ Р 50345-2010 (IEC 60898-1)

Полюсы

1P, 2P, 3P, 4P

Характеристика срабатывания

C

Номинальный ток In

От 6 до 63 A

Номинальная частота

50 Гц

Номинальное напряжение Ue

1Р: 230/400 В переменного тока 2–4P: 400 В переменного тока

Отключающая способность Icn

4,5 кА

Размеры кабельных контактов

Жесткий кабель: 6–40 A: 1–25 ммІ; 50–63 A: 1–35 ммІ Гибкий кабель: 6–40 A: 1–16 ммІ; 50–63 A: 1–25 ммІ

Электрическая износостойкость

4000 циклов

Механическая износостойкость

10 000 циклов

Температура окружающей среды (со среднесуточными значениями ? +35 °C)

От –25 до +55 °C

Температура хранения

От –40 до +70 °C

Степень защиты с крышкой

IP40

Сертификат

EAC, CE

Момент затяжки

2,0 Н·м

Длина зачистки кабеля

12,5 мм

Отвертка

Pozidriv № 2

Габаритные размеры, В x Г x Ш

1P — 88 x 69 x 17,5 мм

2P — 88 x 69 x 35 мм

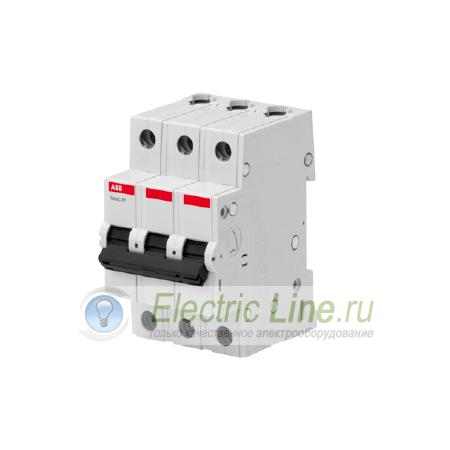

3P — 88 x 69 x 52,5 мм

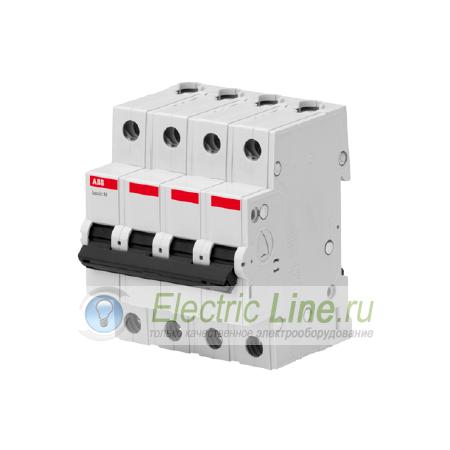

4P — 88 x 69 x 70 мм

Средний вес

1P — 93 г

2P — 186 г

3P — 279 г

4P — 372 г
