Импульсные блокировочные реле E290 и установочные реле E297

ABB выпустило на рынок новые импульсные / блокировочные реле E290 и установочные реле E297 . Данная серия приходит на смену отлично зарекомендовавших себя импульсных реле серий E250 и установочных реле E259 Импульсное ( бистабильное, блокировочное) реле - это реле которое управляется при помощи коротких команд посылаемых со звонковых кнопок без фиксации . При каждом импульсе поданном на катушку реле контакты меняют свое положение. Таким образом цепь управления не находится постоянно под напряжением. Чаще всего импульсные реле используются для управления освещением с нескольких выключателей, которые параллельно подключаются на катушку  реле и при коротком нажатии на любую из кнопок управления включает или выключает свет. В дополнительных модулях, подключаемых к импульсным реле E290 можно выделить - модуль центрального управления E294  предназначенный для локального и центрального
управления, он может использовать различное напряжение управления (например, переменное напряжение
для локального и постоянное напряжение от логического контроллера  - для центрального управления. Модуль E294 гальванически изолирован от реле E290 и соединен с ним только механически .

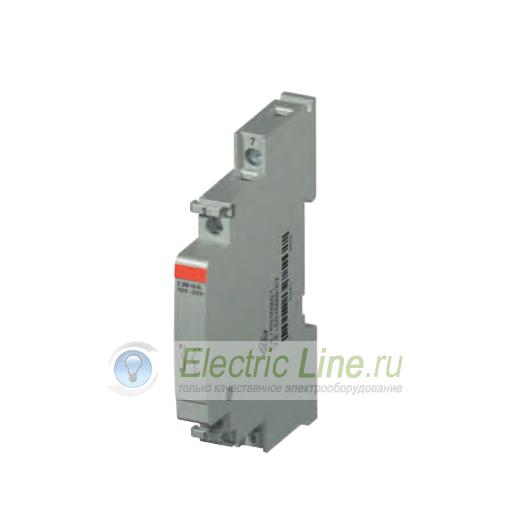

 E293/X Модуль центрального управления ( с одинаковым напряжением управления) Вспомогательный управляющий модуль (шириной 9мм) , легко присоединяемый к реле, имеет одинаковое с реле напряжение управления. С помощью модуля E293/X можно легко осуществить центральное включение или отключение различных групп освещения. После того как модуль центрального управления установлен к реле, устройства механически связаны. Каждое реле,
использующееся в системе центрального управления, должно быть укомплектовано модулем E293/X. Команды центрального управления всегда имеют приоритет и воздействуют на катушку управления реле, переводя устройства в выключенное или включенное положение независимо от
предыдущего состояния блокировочного реле. Для центрального и локального управления используется одинаковое напряжение.

E292 это модуль  двух силовых контактов на 16 ампер  для реле E290 имеет 1НО+1НЗ или 2НО. Присоединяется к реле с правой стороны.

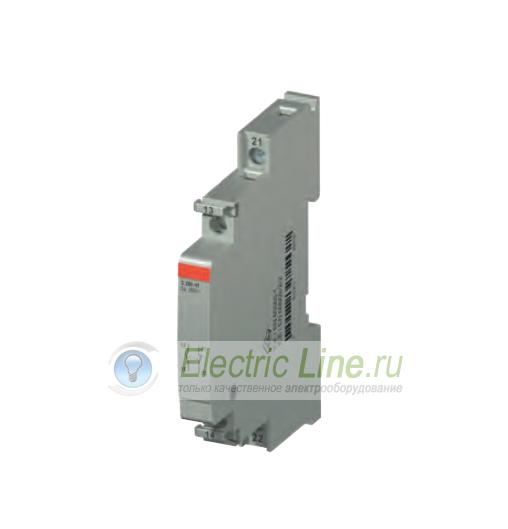

E299-11 Вспомогательный контакт предназначен для организации удаленной сигнализации положении контактов реле.

E295-PS - это модуль длительного сигнала который позволяет локально управлять реле при помощи звонковых кнопок , а постоянным сигналом от таймера, фотореле или логического контроллера . При подачи постоянного сигнала катушка импульсного реле блокируется .

E295-GM-групповой модуль  использующийся для задач центрального управления. Он позволяет подразделить блокировочные реле на группы для
централизованного управления.

Компенсаторный модуль E296-CP применяются когда управление реле осуществляется с помощью кнопок с подсветкой.

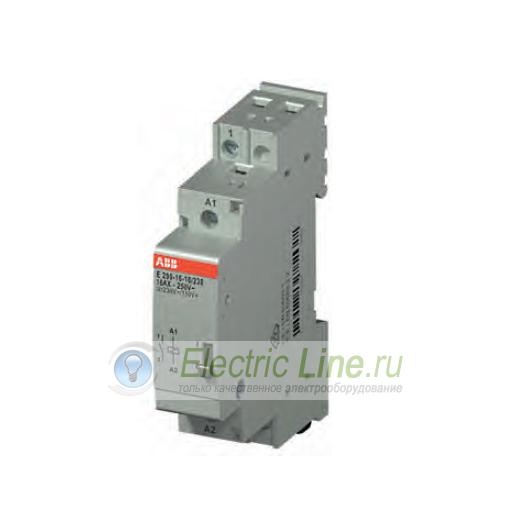

E297 - установочное реле это электромеханическое устройство, управляемое подачей длительного сигнала на катушку управления. Катушка имеет низкий уровень шума и энергопотребления при переключении.
Установочное реле изготовлено на номинальный ток 16 A.
Количество контактов:
1 НО контакт, 2 НО контакта или 1 НО контакт + 1 НЗ контакт
Максимальное количество контактов может быть увеличено до четырех , благодаря использованию присоединяемого модуля дополнительных контактов E298 . Таким образом, можно эффективно и безопасно управлять тремя различными группами нагрузок.
